一体化火焰检测器
访问量:2343


FDS型系列火焰检测器

一、概述:

天津市海纳通仪器仪表有限公司研制开发的FDS系列火焰检测器(简称检测器),是集光、机、电为一体的新一代智能化仪表。产品引进国外尖端光感技术,质量稳定、响应时间快、性能优越;具有体积小,重量轻,安装简便等特点,是火焰检测、火气监控及释放系统的首选检测仪表。检测器采用国际领先的技术,选用进口传感器和基于微处理器基础上的检测器。并且提供了火焰和故障继电器作为标准输出,同时还提供了作为可选项的4~20mA模拟量输出。检测器可以作为独立设备存在,直接报警或者驱动现场仪表。同时也能够与各种火灾控制盘、PLC控制器、DCSEDS等系统接口。检测器已广泛地应用在电力、石油、化工、军工及海上石油平台等领域,有效的保证了人身安全和国家财产免受损坏。得到广大用户的好评。

检测器符合GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》和GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》标准,防爆标志为ExdCT6 Gb,适用于含有Ⅱ类ABCT1T6组可燃气体或蒸气与空气形成的爆炸性混合物的1区﹑2区危险场所;有关技术资料、图样和样机均经国家防爆电气产品质量监督检验测试中心(CQST)审查检验合格。认证证书编号为: CNEx17.0065

二、原理

  在燃烧的过程中可燃物质都会发出不同频率或不同波长的可见光、红外线和紫外线。瓦斯及重油燃烧过程中火焰发出紫外线含量占主要部分,其次是可见光和红外线。煤或煤粉在燃烧过程中,火焰发出红外线含量占主要部分。我们就检测器不同传感器的工作原理及应用场合分别描述如下:



(1) FDS-1型紫外式火焰检测器(UV)采用高灵敏度的进口传感器对这个光谱范围内的多数火焰辐射进行快速检测。先进的设计使产品具有抗日光干扰的特点,主要应用于碳氢类火焰。检测距离为1平方英尺汽油火焰500英尺。且公司还开发了使用于重渣油场合的火检。

适用场合:炉膛、火炬、火炸药、重渣油、罐区、粉尘等场合。

三:技术规格

1、 电源电压:220VAC/24VDC(范围18-32VDC)

2、 工作电流:<100mA220VAC

               50 mA (24VDC)

3 、 光谱范围:紫外:160-260nm250-400nm

               红外:2.2um左右

4、 峰值波长:紫外:210±5nm360±5nm

               红外:2.2um

5、 灵敏度:<10米烛光

6、 延时:1~10秒延时(现场可调整)

7、 相应时间:80ms

8、 输出信号:继电器干接点信号30VDC/1A220VAC/0.3A(常开/常闭现场可选择)

模拟量信号4~20 mA(可选项)

9、 视角范围:15℃(炉膛)45 º(火炬)120 º(火灾)

10、 环境温度:-40+70

11、 相对温度:95%无冷凝

12、 防护等级IP66

13、 接口螺纹:1”管内螺纹(与炉体联接),炉体需配1”管螺纹外螺纹

M20×1.5(电缆接头)

M12×1.0(吹扫风接头)

14、 吹扫机构:旋转气刷结构,防止油、灰污染石英镜片,抗恶劣工作环境

15、 外型尺寸:Φ116×168mm

16、 净重:铝合金壳体1.23kg

      不锈钢壳体1.56kg

注:1米烛光火焰=直径为16mm蜡烛在1米远燃烧时的火焰强度。

四:安装使用

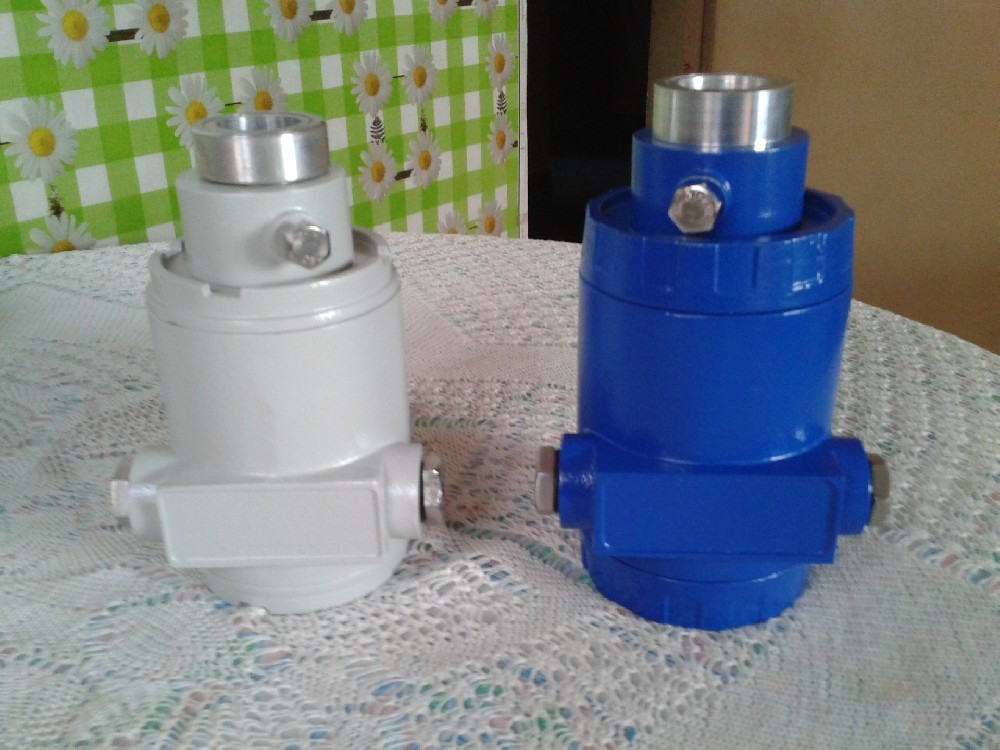

1)外型及结构









2)安装调试



                         锅炉安装示意图



安装示意图火炬B





安装示意图罐区C





3)接线端子图:



       开关量输出接线图                     模拟量输出接线图

4)典型接线范例:







代号

FDS火焰检测器

-1

双向确认型紫外传感器(传感器原装进口)

-2

双向确认红外传感器(传感器原装进口)


代号

输出类型

B1

420mA模拟量信号输出,24V二线制

B2

开关量信号输出


代号

电源

C

220VAC交流供电(普通及隔爆)

D

24VDC直流供电(普通、隔爆及本安)


代号

防爆类型

1

普通型

2

隔爆型ExdCT6 Gb

3



代号

选购配件

B1

1#球阀及短丝(不锈钢及锅炉专用)

B2

三通风冷却机构(不锈钢及锅炉专用)

B3

隔热节(锅炉专用)

B4

万向安装支架及遮阳罩(火炬、火灾专用)

注:防腐型不锈钢壳体



B--不锈钢壳体
