通用型信号隔离器一入一出HFGP-11A0/KB
访问量:1778



特性



输出通道

端子 4+5- 接线 (参见端子接线图)

输出电流

电流输出时允许负载

输出电压

电压输出阻抗

纹波(Vp-p)

420mA020mA;或指定电流量程

0350Ω420mA020mA 输出时)

15V05V010V;或指定电压量程

内置输出电阻 < 800Ω

 给变送器提供配电电压。

 变送器 420mA 信号隔离传送。

 可选择 420mA 15V 信号输出,或其它所需的

直流信号。

10mV

 模块化表芯设计,无需零点和满度调节。

 带有工作电源指示灯。

性能指标

标准精度

温度漂移

响应时间

稳定时间

通道隔离

绝缘电阻

隔离能力

电磁兼容性

±0.1%

±0.015%/℃

10ms

1s

输入-输出-电源之间隔离

100MΩ/500V DCAC

2.5KV/1 min 50Hz

 单通道,一入一出。

 即插即拔式接线端子,DIN导轨卡式安装。

描述

符合 IEC 61000EN 61000 相关抗电磁标准

HFGP-11A0/KB 通用型信号隔离器。

 环境参数

工作温度

储存温度

环境湿度

给现场的变送器提供隔离的直流电源,并检测来自变送器

4~20mA电流信号, 经过隔离、干扰抑制等处理后,向控

制系统或其它仪表输出直流电流或电压信号。

采用独立的直流电源供电,输入-输出-电源各通道之间隔

离。

-20~+60

40~+80

5~+95RH (无冷凝)

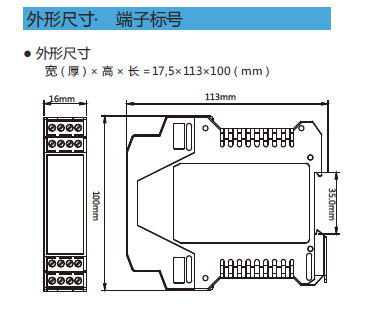

标准的 35mmDIN 导轨卡式安装。

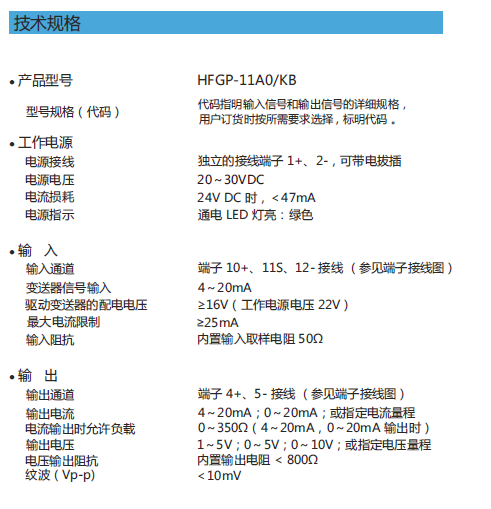

产品型号

HFGP-11A0/KB

代码指明输入信号和输出信号的详细规格,

用户订货时按所需要求选择 , 标明代码

型号规格(代码)

 工作电源

电源接线

电源电压

电流损耗


电源指示

独立的接线端子 1+2-,可带电拔插

2030VDC

24V DC 时,<47mA

通电 LED 灯亮:绿色



输入通道

端子 10+11S12- 接线 (参见端子接线图)

变送器信号输入

驱动变送器的配电电压

最大电流限制

420mA

≥16V(工作电源电压 22V

25mA

输入阻抗

内置输入取样电阻 50Ω

特性



输出通道

端子 4+5- 接线 (参见端子接线图)

输出电流

电流输出时允许负载

输出电压

电压输出阻抗

纹波(Vp-p)

420mA020mA;或指定电流量程

0350Ω420mA020mA 输出时)

15V05V010V;或指定电压量程

内置输出电阻 < 800Ω
